| 원래 장소: | 중국 산둥성 |
| 브랜드 이름: | Classic |
| 가격: | $30,000.00/Sets 1-2 Sets |
|---|---|
| 포장 세부 사항: | <i>The machine will be packed by the plywood case</i> <b>기계는 합판 케이스에 의해 포장될 것입니다</b><br> <i>Hot sale |
| 공급 능력: | 달 당 50 세트/세트 |
| 상태: | 새로운 | 스핀들 테이퍼: | BT40 |
|---|---|---|---|
| 스핀들 수: | 하나의 | 유형: | 세로 |
| 치수(L*W*H): | 2750x2300x2300MM | 무게(T): | 5.2T |
| 테이블 크기(mm): | 1000x500 | CNC 제어 시스템: | GSK, FANUC, 미츠비시, KND, 지멘스 |
| 축 수: | 3, 4, 5 | 테이블 이동(X)(mm): | 800 |
| 테이블 이동(Y)(mm): | 500 | 테이블 이동(Z)(mm): | 500 |
| 위치 정확도(mm): | 0.001 | 반복성(X/Y/Z)(mm): | 0.004 |
| 스핀들 속도(rpm) 범위: | 1 - 10000rpm | 스핀들 모터 출력(kW): | 7.5 |
| Max. 최대 Table Load(kg) 테이블 하중(kg): | 500kg | 이송속도(mm/min): | 1 - 10000mm/분 |
| 급송속도(m/min): | 20/20/15 | Min. 최소 Time of Tool Change(s) 도구 변경 시간: | 2 |
| 도구 매거진 용량: | 16, 24 | 주요 판매 포인트: | 자동적 인 |
| 보증: | 2 년 | 전압: | 380/240V |
| 적용 산업: | 호텔, 건축 자재 상점, 기계 수리점, 제조 공장, 건설 작업, 기타 | 쇼룸 위치: | 이집트, 캐나다, 영국, 미국, 이탈리아, 프랑스, 독일, 베트남, 필리핀, 브라질, 페루, 사우디아라비아, 인도네시아, 파키스탄, 인도, 멕시코, 러시아, 스페인, 태국, 모 |
| 마케팅 유형: | 신제품 2021 | 기계 시험 보고서: | 제공 |
| 영상출입검사: | 제공 | 핵심 부품의 보증: | 2 년 |
| 핵심 구성 요소: | 베어링 | X/Y/Z 축 서보 모터 토크: | 10/10/15N.M |
| 자동 도구 교환기: | 16 암리스 타입(옵션:24 암 | 도구 길이: | 250/350mm |
| 공구 직경: | 100(인접)/150(분리) | 절삭 이송 속도: | 10m/분 |

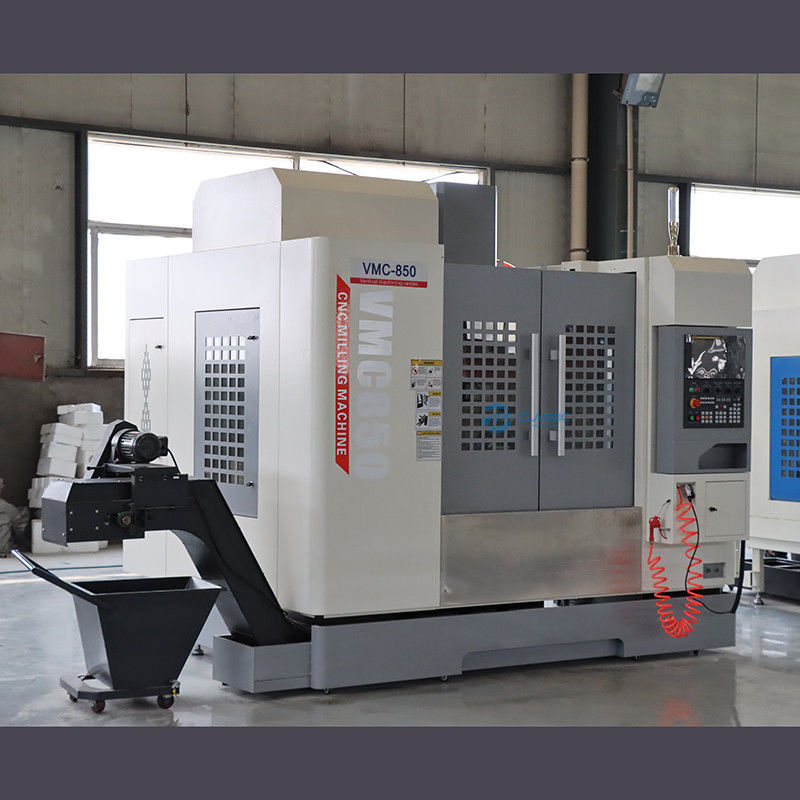

| 머신 유형: | CNC 수직 머시닝 센터 | 상품명: | 3축 수직 CNC 머시닝 센터 |
| 애플리케이션: | 금속 가공 | 상품 유형: | 금속 가공 |
| 제어 모드: | Fanuc Mitsubishi Siemens Gsk 시스템 | 포트: | 칭다오 또는 상하이 항구 |
|
사양
|
VMC850
|
|
X축 이동
|
800mm
|
|
Y축 이동
|
500mm
|
|
Z축 이동
|
500mm
|
|
테이블 표면에 스핀들 노즈
|
150-650mm
|
|
기둥 표면에 스핀들 중심
|
550mm
|
|
테이블 크기
|
1000×500mm
|
|
최대 로딩
|
500kg
|
|
T 슬롯 너비
|
18mm
|
|
T 슬롯 수량
|
5
|
|
스핀들 테이퍼
|
BT40
|
|
스핀들 속도
|
8000rpm
|
|
스핀들 모터
|
7.5kw
|
|
최대 공구 직경
|
φ80/φ150mm
|
|
최대 도구 길이
|
200mm
|
|
최대 도구 무게
|
8kg
|
|
X,Y축 급이송
|
24000mm
|
|
Z축 급이송
|
20000mm
|
|
절단 피드
|
1-10000mm/분
|
|
위치 정확도
|
±0.01mm
|
|
반복 위치 정확도
|
±0.003/300mm
|
|
전원 장치 용량
|
15KVA
|
|
냉각수 시스템 용량
|
200L
|
|
냉각 펌프 전력
|
120W
|
|
냉각 펌프 흐름
|
50L/분
|
|
냉각수 시스템 정격 헤드
|
10m
|
|
공기압 사용
|
0.6MPa
|
|
치수
|
2750×2300×2300mm
|
|
순중량
|
5200kg
|
|
일련 번호
|
이름
|
사양 또는 표시
|
수량
|
|
1
|
스프링 척 핸들
|
MAS BT40-ER32-100L
|
1
|
|
2
|
스프링 척
|
|
1
|
|
삼
|
대갈못
|
P40T-1-MAS403
|
1
|
|
4
|
후크 렌치
|
|
1
|
|
5
|
알렌 렌치
|
|
1
|
|
6
|
조정 가능한 혼 및 볼트
|
|
4
|
|
일련 번호
|
이름
|
모델
|
기원
|
수량
|
|
1
|
스핀들 유닛
|
BT40
|
대만 포스
|
1
|
|
2
|
프레스 실린더
|
|
대만 하오청
|
1
|
|
삼
|
ATC
|
16
|
대만 오카다
|
1
|
|
4
|
X 볼 나사
|
|
대만 하이윈
|
1
|
|
5
|
y 볼 나사
|
|
대만 하이윈
|
1
|
|
6
|
Z 볼 나사
|
|
대만 하이윈
|
1
|
|
7
|
나사 베어링
|
|
중국
|
삼
|
|
8
|
가이드
|
X, Y, Z 모두 볼 라인
|
대만 하이윈
|
삼
|
|
9
|
제어 시스템
|
|
Knd/gsk
|
1
|
|
10
|
3축 모터 및 드라이브
|
|
맥신
|
1
|
|
11
|
펌프 냉각
|
PMY-25-5
|
중국
|
1
|
|
12
|
윤활 시스템
|
단일 와이어 댐핑
|
대만 후룬
|
1
|
|
13
|
공압 시스템
|
|
대만 에어택
|
1
|
