| 원래 장소: | 중국 산둥성 |
| 브랜드 이름: | Classiccnc |
| 가격: | $30,000.00/Sets 1-2 Sets |
|---|---|
| 포장 세부 사항: | <i>The machine will be packed by the plywood case</i> <b>기계는 합판 케이스에 의해 포장될 것입니다</b><br> <i>High pre |
| 공급 능력: | 달 당 50 세트/세트 |
| 상태: | 새로운 | 스핀들 테이퍼: | BT40 |
|---|---|---|---|
| 스핀들 수: | 하나의 | 유형: | 세로 |
| 치수(L*W*H): | 2750x2300x2300MM | 무게(T): | 5.2T |
| 테이블 크기(mm): | 1000x500 | CNC 제어 시스템: | GSK, FANUC, 미츠비시, KND, 지멘스 |
| 축 수: | 3, 4, 5 | 테이블 이동(X)(mm): | 800 |
| 테이블 이동(Y)(mm): | 500 | 테이블 이동(Z)(mm): | 500 |
| 위치 정확도(mm): | 0.001 | 반복성(X/Y/Z)(mm): | 0.004 |
| 스핀들 속도(rpm) 범위: | 1 - 10000rpm | 스핀들 모터 출력(kW): | 7.5 |
| Max. 최대 Table Load(kg) 테이블 하중(kg): | 500kg | 이송속도(mm/min): | 1 - 10000mm/분 |
| 급송속도(m/min): | 20/20/15 | Min. 최소 Time of Tool Change(s) 도구 변경 시간: | 2 |
| 도구 매거진 용량: | 16, 24 | 주요 판매 포인트: | 자동적 인 |
| 보증: | 2 년 | 전압: | 380/240V |
| 적용 산업: | 호텔, 건축 자재 상점, 기계 수리점, 제조 공장, 건설 작업, 기타 | 쇼룸 위치: | 이집트, 캐나다, 영국, 미국, 이탈리아, 프랑스, 독일, 베트남, 필리핀, 브라질, 페루, 사우디아라비아, 인도네시아, 파키스탄, 인도, 멕시코, 러시아, 스페인, 태국, 모 |
| 마케팅 유형: | 신제품 2021 | 기계 시험 보고서: | 제공 |
| 영상출입검사: | 제공 | 핵심 부품의 보증: | 2 년 |
| 핵심 구성 요소: | 베어링 | X/Y/Z 축 서보 모터 토크: | 10/10/15N.M |
| 자동 도구 교환기: | 16 암리스 타입(옵션:24 암 | 도구 길이: | 250/350mm |
| 공구 직경: | 100(인접)/150(분리) | 절삭 이송 속도: | 10m/분 |

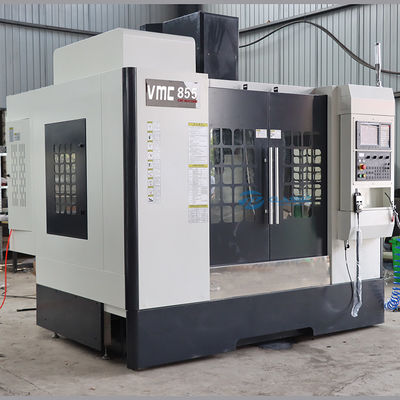

| 머신 유형: | CNC 수직 머시닝 센터 | 상품명: | 3축 수직 CNC 머시닝 센터 |
| 애플리케이션: | 금속 가공 | 상품 유형: | CNC 3 축 기계 |
| 제어 모드: | Fanuc Mitsubishi Siemens Gsk 시스템 | 포트: | 칭다오 또는 상하이 항구 |

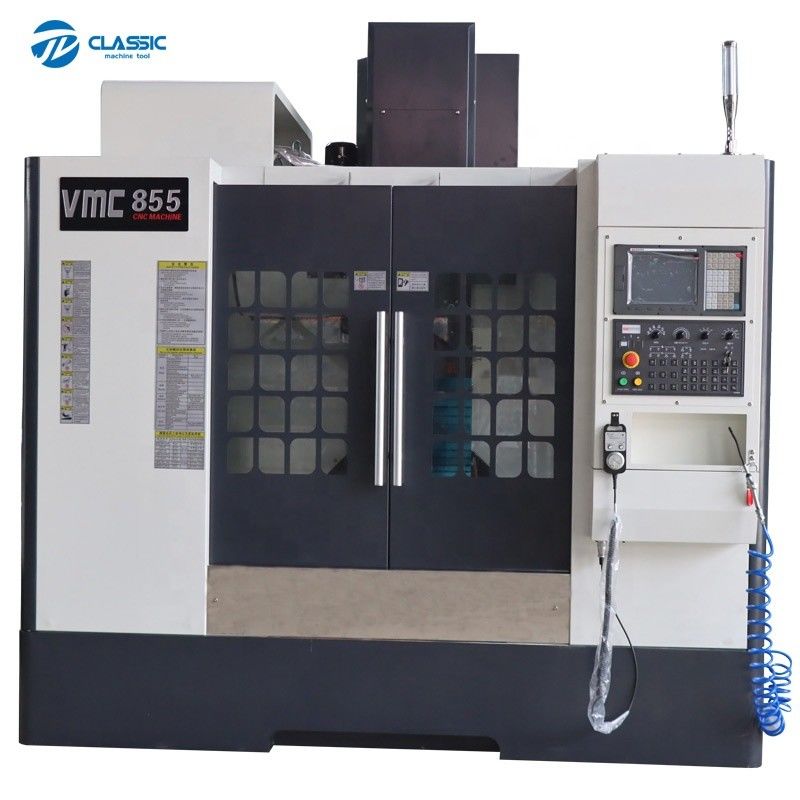

명세서 | 단위 | VMC855 |
테이블 크기 | mm | 1000x550 |
X축 이동 | mm | 850 |
Y축 이동 | mm | 550 |
Z 축 이동 | mm | 550 |
스핀들 사이의 거리 중심 및 기둥 표면 | mm | 632 |
스핀들 노즈와 테이블 표면 사이의 거리 | mm | 110-660 |
T 슬롯 | 3-18*100 | |
스핀들 테이퍼 | mm | BT40 |
최대스핀들 속도 | r/min | 8000(10000 옵션) |
주 모터 동력 | 크 | 7.5 |
X/Y/Z 축 서보 모터 토크 | NM | 15/15/18 |
X/Y/Z 모터 연결 | 직접 | |
X/Y/Z 가이드 레일 형태 | 3축 리니어 가이드 레일 | |
최대 테이블 부하 | 킬로그램 | 600 |
자동 도구 교환기 | 16 암리스 타입(옵션:24 암 타입) | |
최대 도구 무게 | 킬로그램 | 8 |
최대도구 길이 | mm | 250/350 |
최대공구 직경 | mm | 100(인접)/150(분리) |
X/Y/Z 축 급이송 | M/분 | 24/24/20 |
절삭 이송 속도 | M/분 | 10 |
위치 정확도 | mm | ±0.005 |
반복 위치 정확도 | mm | ±0.003 |
기계 치수 | mm | 2900x2400x2750 |
기계 무게 | 킬로그램 | 6500 |
일련 번호 | 이름 | 사양 또는 표시 | 수량 |
1 | 스프링 척 핸들 | MAS BT40-ER32-100L | 1 |
2 | 스프링 척 | 1 | |
삼 | 대갈못 | P40T-1-MAS403 | 1 |
4 | 후크 렌치 | 1 | |
5 | 알렌 렌치 | 1 | |
6 | 조정 가능한 혼 및 볼트 | 4 |
일련 번호 | 이름 | 모델 | 기원 | 수량 |

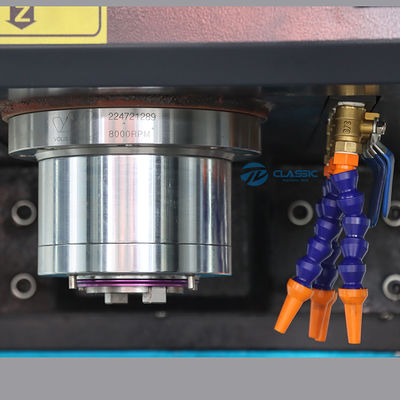

1 | 스핀들 유닛 | BT40 | 대만 포스 | 1 |
2 | 프레스 실린더 | 대만 하오청 | 1 | |
삼 | ATC | 16 | 대만 오카다 | 1 |
4 | X 볼 나사 | 대만 하이윈 | 1 | |
5 | y 볼 나사 | 대만 하이윈 | 1 | |
6 | Z 볼 나사 | 대만 하이윈 | 1 | |
7 | 나사 베어링 | 중국 | 삼 | |
8 | 가이드 | X, Y, Z 모두 볼 라인 | 대만 하이윈 | 삼 |

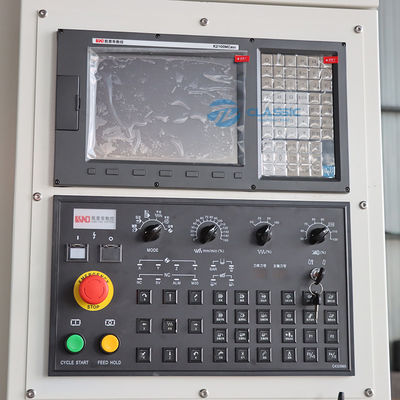

9 | 제어 시스템 | Knd/gsk | 1 | |

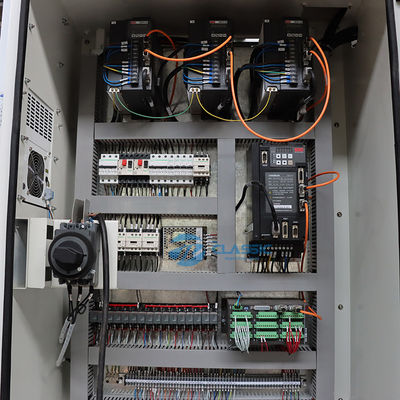

10 | 3축 모터 및 드라이브 | 맥신 | 1 | |
11 | 펌프 냉각 | PMY-25-5 | 중국 | 1 |
12 | 윤활 시스템 | 단일 와이어 댐핑 | 대만 후룬 | 1 |
13 | 공압 시스템 | 대만 에어택 | 1 |
